系統組成整體概述和用途

系統由以下部份組成

試驗箱作用是提供高低溫度恒定、高低溫度交變等試驗環境；

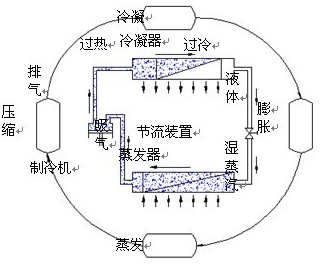

含制冷系統、加熱系統、風道系統、控制系統、系統安全保護裝置等組成

試驗箱用途

織物透濕性試驗箱，用于檢測材料在各種環境下性能的設備及試驗各種材料耐熱、耐寒、耐干、耐濕性能。，適用于各類織物,包括透濕型涂層織物透濕量的測定。

試驗箱主要技術指標

1.工作室尺寸

500×500×600mm  （深×寬×高）

2.外形尺寸

970×1050×1750mm  （深×寬×高）

3.溫度范圍

-0℃ ～ +150℃（空載、恒定狀態時）

4.溫度波動度

≤±0.5℃（空載、恒定狀態時）

5.溫度均勻度

≤1℃（空載、恒定狀態時）

6.降溫速率

從常溫~150℃，約45mi（20℃~100℃范圍，空載，全程非線性升溫）

7.風速

1.7～ 2.5m/s

（1-7）以上指標均在環境溫度≤25℃，常壓，空載、無負荷條件下、距箱體內壁1/6空間內測試測得

8.功率

約4.5Kw

9氣流速度范圍

0.02～3m/s

10.電源

220V±10%V；50Hz

11透濕面積

3000㎜2（ASTME96標準）6只

12.加濕量

≥250mL/h

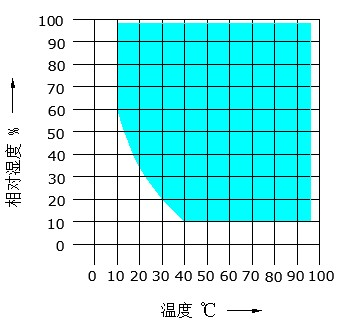

13.濕度范圍

20%―98%R.H（AT+25℃～+85℃）98%RH（濕熱試驗時無熱源）

14.濕度誤差

≤+2～-3.0%RH（濕度＞75%RH）(恒定狀態時)

≤±5.0%RH（濕度≤75%RH）  (恒定狀態時

15.滿足相關標準及試驗方法

MIL-STD-2164/(E/C)   GB/T12704、ASTME96、JIS L1099、BS

GB/T2423.4-93         GB/T2423.34-86         GJB150.9-86

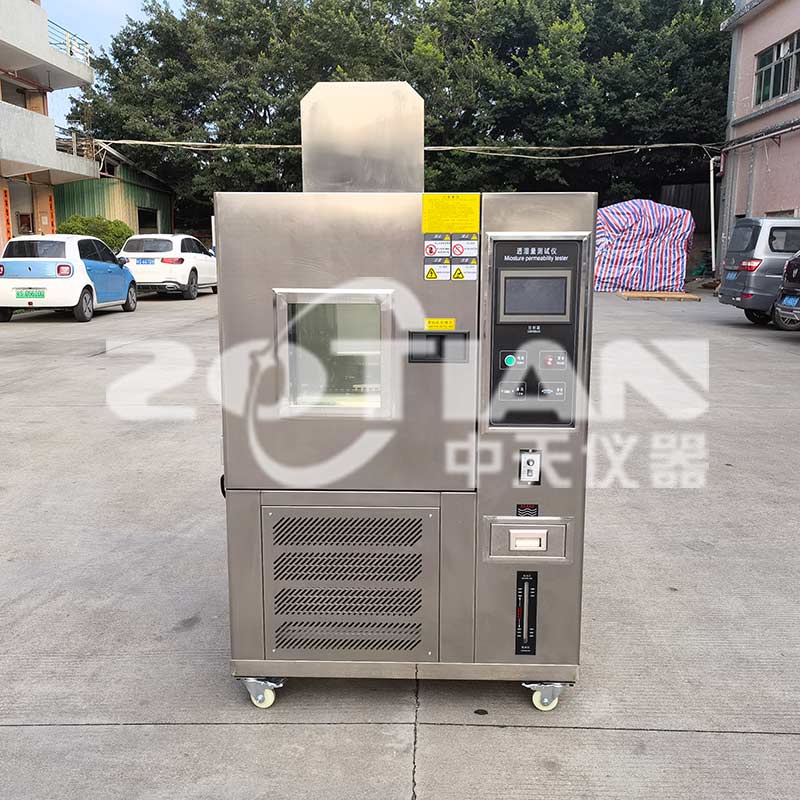

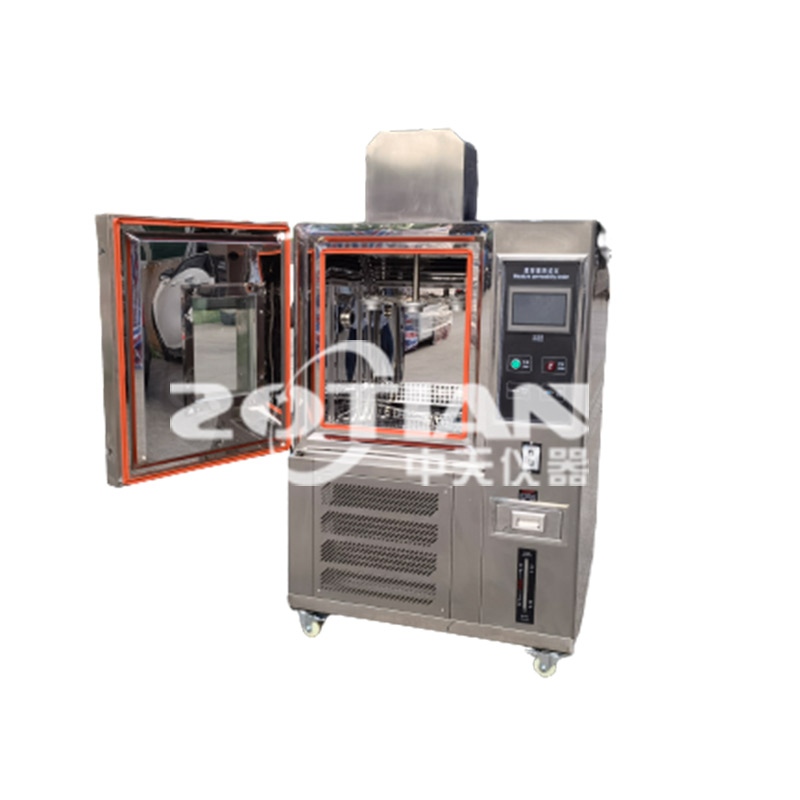

 可程式織物透濕性試驗箱設計制造方案說明

結構形式

即試驗箱體、制冷系統、空氣調節系統、電器控制柜、制冷機組為一整體，制冷機組位于箱體底部，電器控制部份置于試驗箱的側面，便于操作

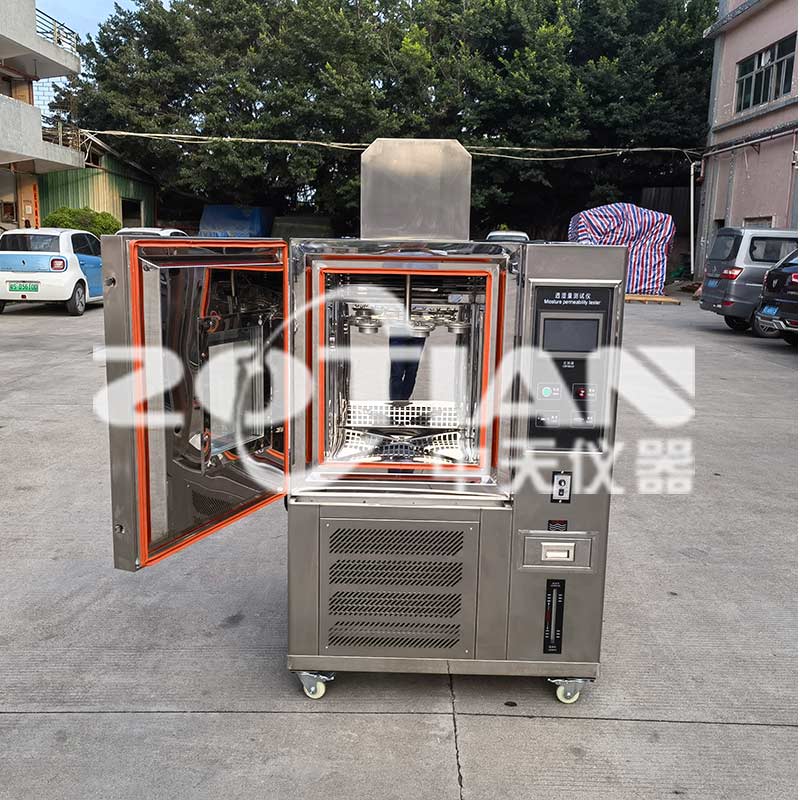

工作室

分布加熱器、制冷蒸發器、鼓風電機、風葉、風道等裝置

測試孔

試驗箱側面設有電纜穿線孔1個，尺寸為ф50mm

內箱材質

采用1mm厚SUS304鏡面不銹鋼板制造，高端

外箱材質

1mm厚優質拉絲不銹鋼板制造。易清洗，壽命長

保溫材質

保溫材料采用聚胺酯發泡，厚度100mm，保溫作用良好，試驗箱外表面不結霜，不凝露

內箱配置

工作室配備壹層可調節高度的不銹鋼條形擱板

排水

箱體設有冷凝水排水口

箱體底部

在底部設置放水口可以讓箱內的液體自由順暢地流出，即液體不能積存在箱體底部箱體下面有個裝水箱配有水刻表，裝水箱灌入蒸餾水，純凈水，桶裝水勿接自來水或者會被自來水里的物質堵塞

大門

單開門設計，采用硅橡膠密封條，耐高低溫，抗老化，密封性能良好。為了防止低溫試驗時門框和門的邊沿凝露或結霜，門框和門的邊沿設置有電熱除霜裝置，門鎖，鉸鏈等五金配件為“KUNLONG”原裝配件

大門把手

采用扣拉式結構，單開，左鉸鏈，右把手,杠桿動力式開啟，開關方便、輕松，美觀大方

觀察窗

測試室大門上設有一個尺寸：400×500 mm（寬×高）中空電阻膜加熱防霜觀察窗，并設有防紫外線觀察窗罩并設有加熱防霜裝置。試驗箱大門上安裝

視察燈

觀察窗上配有一個（AC12V）20W鹵素燈長壽命受控觀察光源，

移動裝置

四只移動腳輪可固定

定位校平裝置

保證試驗箱能平穩工作

空氣調節系統

控制系統

溫度控制方式

溫度：采用A級高精度Pt100鎧裝鉑電阻；

濕度：進口一體化芬蘭“維薩拉”高精度電子濕度傳感器

（性能更穩定、精度高，具有極強的免維護功能）

溫濕度控制器

采用韓國三元TEMI850控制器（分辨率800×480 64K）5吋彩色觸摸屏，兩種控制方式（定值/程式）傳感器類型：PT100傳感器輸出方式：PID控制輸出；（4-20mA）模擬輸出（1-5V）/（0-10V）可任意選擇，8路開關信號輔助輸入；（基本配置10個繼電器，可選配20個繼電器）ON/OFF繼電器輸出；溫度測量范圍：-90.00℃--200.00℃，（可選-90.00℃--300.00℃）誤差±0.1℃；濕度測量范圍：1.0%--%RH，誤差±0.1%RH;光照測量范圍：可任意設置，特殊功能可定制程式編輯：可編12組程式，每組程式大可編10段，并可設置循環運行；通信接口：（RS232/RS485，通訊長距離1.2km[光纖可達30km]）

主要執行電器

交流接觸器：“施耐德”

斷路器：“施耐德”

熱繼電器：“施耐德”

小型繼電器：“歐姆龍”

固態繼電器：中美合資“朗寧”

相序保護器：“施耐德

顯示方式

LCD彩色液晶顯示，觸摸控制中（英）文界面

顯示精度

溫度0.1℃，時間1min，濕度0.1%RH

程序容量

可設置12個程序組，單個程序大設置10段，可設置多個循環個程序， 程序之間可鏈接

系統運行方式

程序運行方式，恒定運行方式

數據顯示

設備具有年、月、日及時間顯示，設備總的運行時間、程序段運行時間顯示

故障信息

顯示故障狀態、可能原因分析

控制功能

上下限溫度保護功能（聲光報警裝置），控制系統還具備自檢測、自診斷功能，自動進行故障顯示、報警；自動運行和停止的定時功能；自診斷功能，具有多種斷電恢復模式，試驗完成后具有自動停機并聲光提示

遠程監控

配標準RS232/RS485計算機接口及專用通訊軟件一套，可實現將中央控制儀表與電腦進行遠程通訊管理。連機后可通過計算機對設備實現運行，溫度等參數的連續監控

數據記錄方式

可保存設備的設定值和采樣值；通過USB接口U盤存儲，可拷貝數據或通過PC機直接顯示和打印試驗數據／曲線

設備運行指示燈

在電器控制柜的頂部安裝有三色聲光報警器,可顯示設備運行、停止、報警三種狀態

9、安全保護功能

（以下安全保護一旦發生故障，系統在切斷電源的同時聲、光報警并給出提示信息）

9.1

可靠的接地保護裝置；

9.2

漏電/斷路保護；

9.3

加熱器短路保護；

9.4

鼓風電機過載保護；

9.5

工作室獨立超溫、聲光報警；

9.6

制冷機超壓保護；

9.7

制冷機過載保護；

9.8

電源欠壓、過壓、缺相保護；

9.9

加濕器干燒保護、缺水斷電保護；

9.10

加濕水路缺水保護

主機和隨機附件及試驗軟件：

產品合格證

1張

產品使用說明書

1套

保修卡

1份

溫度計

1只

電源線

1條

設備使用條件

加濕用水

采用純凈水、蒸餾水、去離子水，電阻率≥500V.m

冷卻方式

風冷方式：環境使用溫度+5～+28℃佳

電   壓

AC　220V±10%、50 Hz、三相四線+接地線

環境溫度

0～40℃

環境濕度

< 85%R.H

大氣壓

86～106Kpa。

場地要求

設備應水平放置于通風良好的試驗室內，周圍應留有充足的空間供操作及維護之用

空間條件

試驗箱體距房間四周至少應留有不小于200mm空間，設備開箱門處應留有箱門正常開關的空間

環境條件

設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射

頻率及誤差

50±0.5Hz

電壓及誤差

AC220V±10%V

總開關

要求選用獨立的空間
