午夜免费福利-午夜免费福利片观看-午夜免费福利网站-午夜免费福利影院-国产精品一区二区不卡-国产精品一区二区国产

原理：將試樣夾持在固定基座的圓環試樣夾內，圓球形頂桿以恒定的移動速度垂直地頂向試樣，使試樣變形直至破裂，測得頂破強力。

符合標準：GB/T 19976 紡織品 頂破強力的測定 鋼球法、FZ/T 01030、FZ/T 60019、ASTM D3787、ASTM D6796

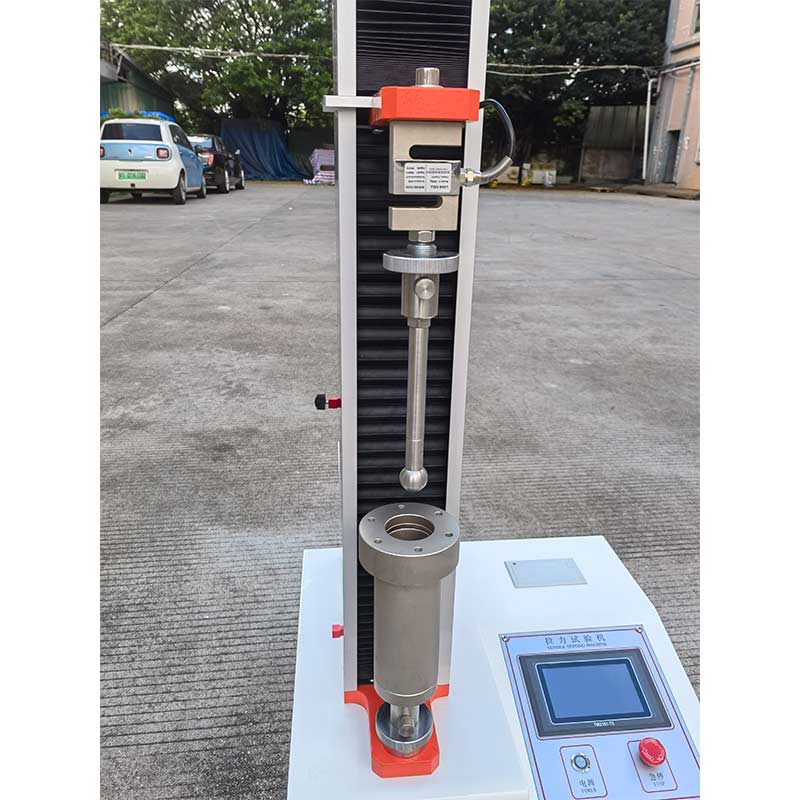

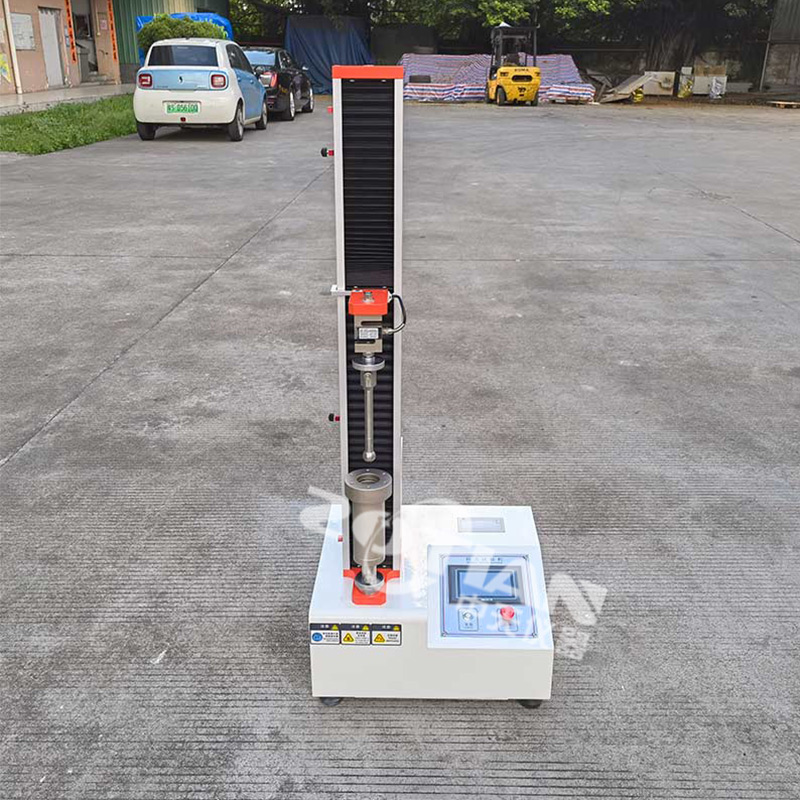

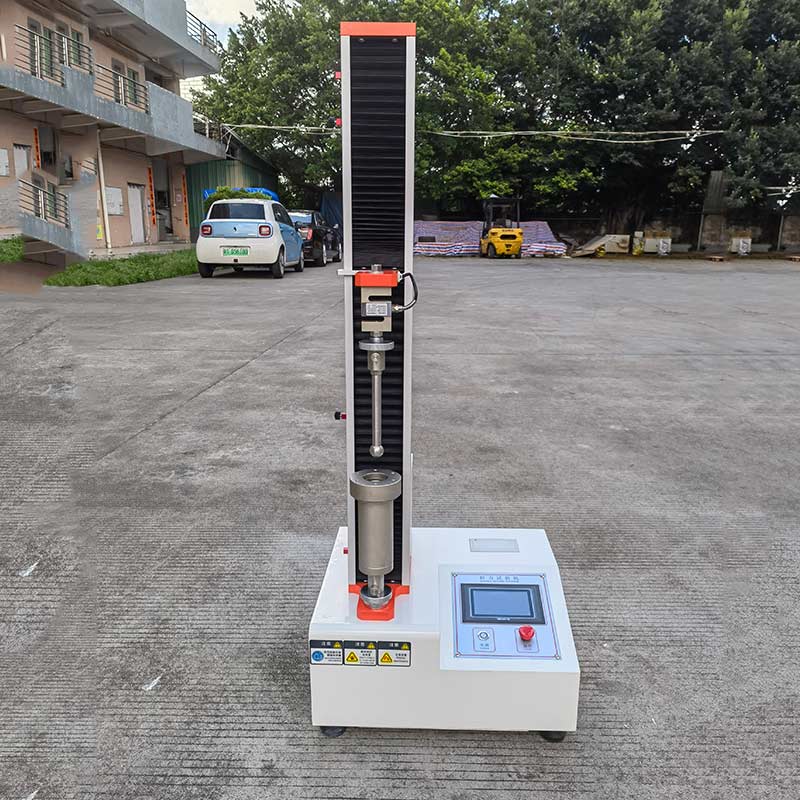

1. 等速伸長型試驗儀(CRE)，測力精度不超過示值的士1%。包括一個試樣夾持器和一個球形頂桿組件。在試驗過程中，試樣夾持器固定，球頂桿以恒定的速度移動。
2. 頂破裝置由夾持試樣的環形夾持器和鋼質球形頂桿組成。環形夾持器內徑為45 mm士0.5 mm, 表面應有同心溝槽，以防止試樣滑移。頂桿的頭端為拋光鋼球，球的直徑為 25mm。
3.與試驗機連接部分的尺寸應根據試驗機夾具的尺寸確定。
4.進行濕潤試驗所需的器具、三級水、非離子濕潤劑。
5.試樣：
試樣應具有代表性，試驗區域應避免折疊、折皺，并避開布邊。作為示例，附錄 B中給出一個選取試驗區域的參考方法。如果使用的夾持系統不需要裁剪試樣即可進行試驗，則可不裁成小試樣。進行濕潤試驗的試樣，需裁剪試樣。試樣尺寸應滿足大于環形夾持裝置面積，試樣數量至少5塊GB/T 19976-2005 調濕預調濕、調濕和試驗用大氣應按 GB 6529規定進行。對于濕態試驗不要求預調濕和調濕。用于進行濕態試驗的試樣應浸人溫度 20℃士20C(或 23℃士2C，或 270C士2 *C)的水中，使試樣完全潤濕為使試樣完全濕潤，也可以在水中加人不超過 0.05%的非離子中性濕潤劑。

6. 結果的計算和表示
計算頂破強力的平均值，以牛頓(N)為單位，結果修約至整數位； 如果需要，計算頂破強力的變異系數 CV值，修約至。.1%0

目前測試標準主要有: GB/T 19976- -2005《紡織品頂破強力的測定鋼球法》[2]和GBT 23318- -2009《紡織品刺破強力的測定》

( 1 )頂破強力與鋼球直徑有顯著相關性,鋼球直徑越小,其頂破強力越小。刺破強力與頂桿直徑及頂桿曲率半徑有顯著相關性,頂桿直徑越小,其刺破強力越小;頂桿曲率半徑越小其刺破強力越小。測試頂破/刺破強力時,織物中同時受力的紗線或線圈的數量越大,織物的刺破/頂破強力也越大。

( 2 )在低速條件下,速度對頂破/剌破強力的關系不顯著。試驗表明不同速度下的頂破/剌破強力變化不明顯，沒有統一規律。

(3)同種織物在相同條件下的頂破強力要比刺破強力大高了一個數量級。頂破強力大的織物,其刺破強力也相對較。
