本設備適用于各種汽車零部件和電子電器等工業電子產品的防雨塵及浸沙水的試驗，汽車零部件包括有車燈、門鎖、電氣、儀表、防塵套、電子家用電器等系統的全密封穩定性的測試。

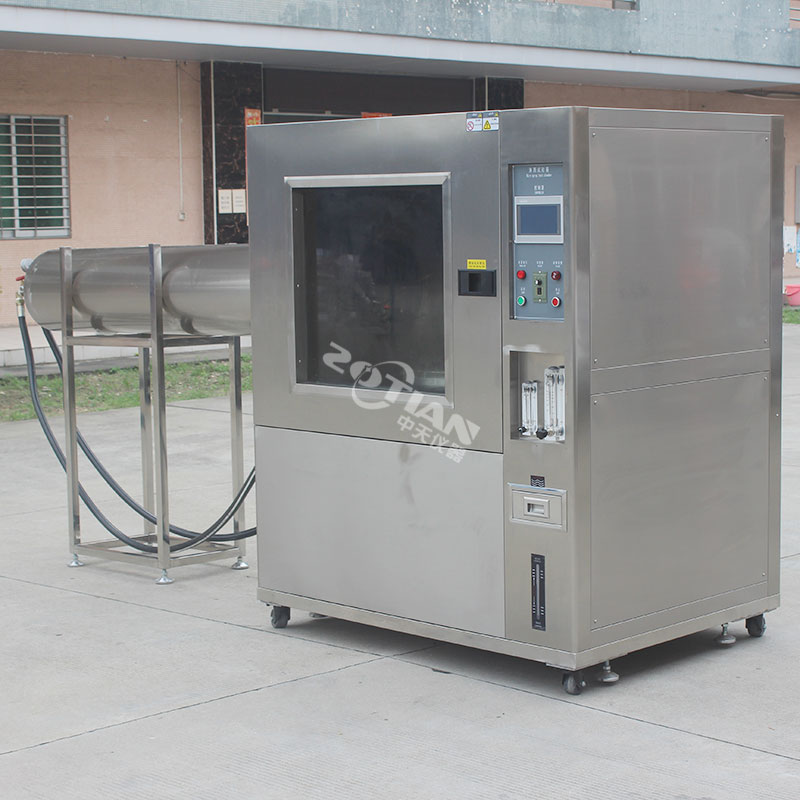

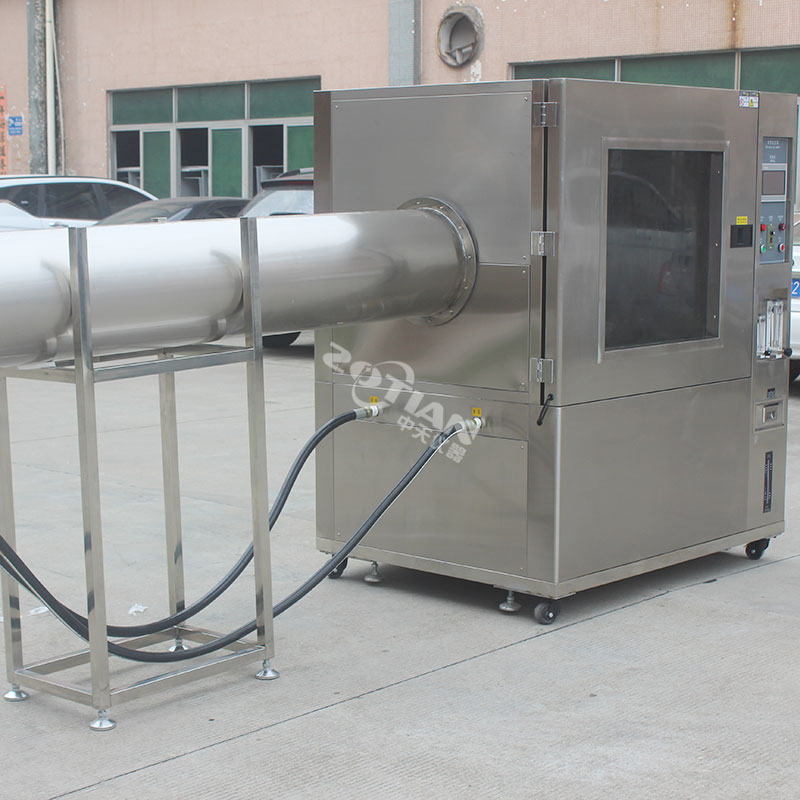

淋雨試驗箱是一種人工模擬淋雨的試驗箱，眾所周知所有處于大氣壓環境中的元器件及設備，無論是工作狀態還是貯存狀態，都會不同程度受到各種水（含雜質）的影響，其中淋雨常見，進行淋雨試驗是防止這些設備在經過雨水滲透和淋雨時或之后的工作效能改變程度。
本試驗箱性能指標滿足GB/T10485《汽車和掛車外部裝置、汽車和掛車外部照明和信號裝置基本環境試驗、工業電子產品基本環境試驗》以及JIS、MIL等相關的試驗標準。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K等相對應的國家標
|
IPX34主要技術指標 |
|
|
1）IPX34裝置參數 |
|
|
噴水孔直徑 |
0.4 mm |
|
噴水孔徑間距 |
50 mm |
|
擺管半徑規格 |
R2000mm |
|
擺管開孔數量 |
R2000MM IPX3:82個 IPX4：124個 |
|
擺管總水流量 |
R2000MM IPX3：5.8L/min； IPX4：8.6L/min |
|
噴水孔流量 |
2）每孔（0.07 ±5%）L/min乘以孔數 |
|
噴嘴夾角 |
120°（IPX3）、180°（IPX4） |
|
擺動夾角 |
±60°（IPX3）、±180°接近（IPX4） |
|
噴水管擺動速度 |
IPX3 15次/min；IPX4 5次/min |
|
淋雨水壓 |
50～150kPa |
|
試驗持續時間 |
10min或更多時間（可設定） |
產品用途
本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬淋水，濺水，噴水等淋雨環境。走進多方面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水擺桿的擺動角度以及噴水量擺動頻率都可自動的調節。
符合標準
ISO20653:2006 、GB2423,38/IEC60068-2-18、GB4208-2017/IEC 60529:2003中IPX3、IPX4、IPX5、IPX6、IPX7防護等級。|
IPX56主要技術指標 |
|
|
IPX56參數 |
|
|
受水面 |
產品側面 |
|
噴水頭數量 |
2個；其中IPX5噴頭1個，IPX6噴頭1個 |
|
噴孔內徑 |
|
|
噴水流量 |
12.5±0.625(L/min)（IPX5等級)；100±5(L/min)（IPX6等級) |
|
噴射距離 |
樣品離噴頭 2.5～3 米，由測試人員控制距離 |
|
管徑 |
四分、一寸軟壓管各一條 |
|
噴頭連接軟管 |
帶不銹鋼絲進口透明軟管 |
|
IPX56噴頭支架 |
噴嘴高度和角度可手動調節 |
|
噴水試驗時間 |
至少3min或更多時間（可設定） |
|
噴水壓力 |
30～200kpa（按流量調節） |
|
內尺寸 |
寬1300x深1300x高1300mm |
|
外尺寸約 |
寬3900x深1500x高2000mm |
|

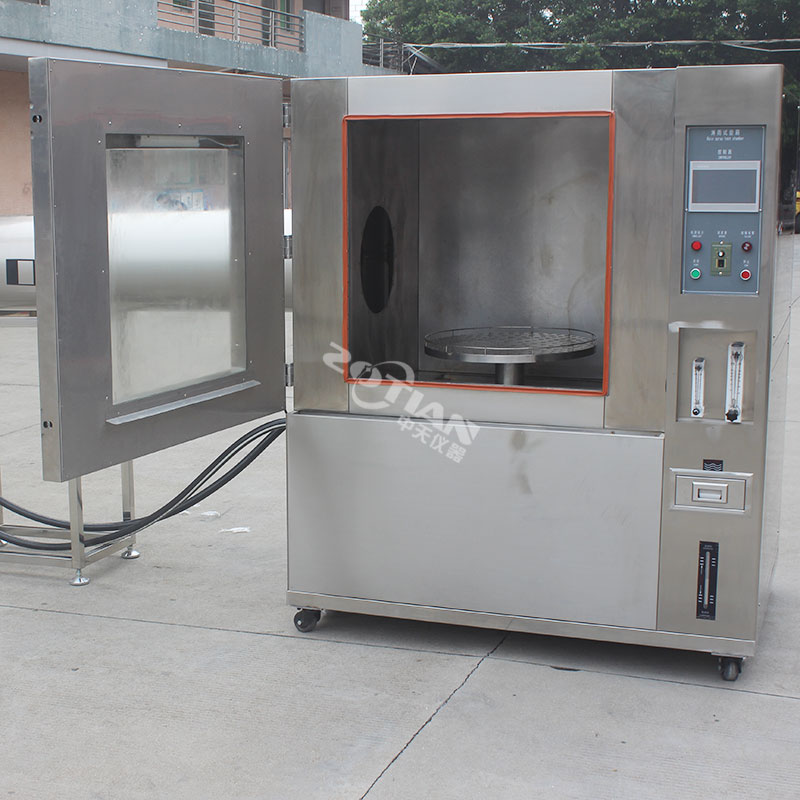

轉盤系統 |
|
|
轉盤直徑 |
900MM |
|
轉盤承重 |
100 kg |
|
轉盤轉速 |
1～3 R/min（可調） |
|

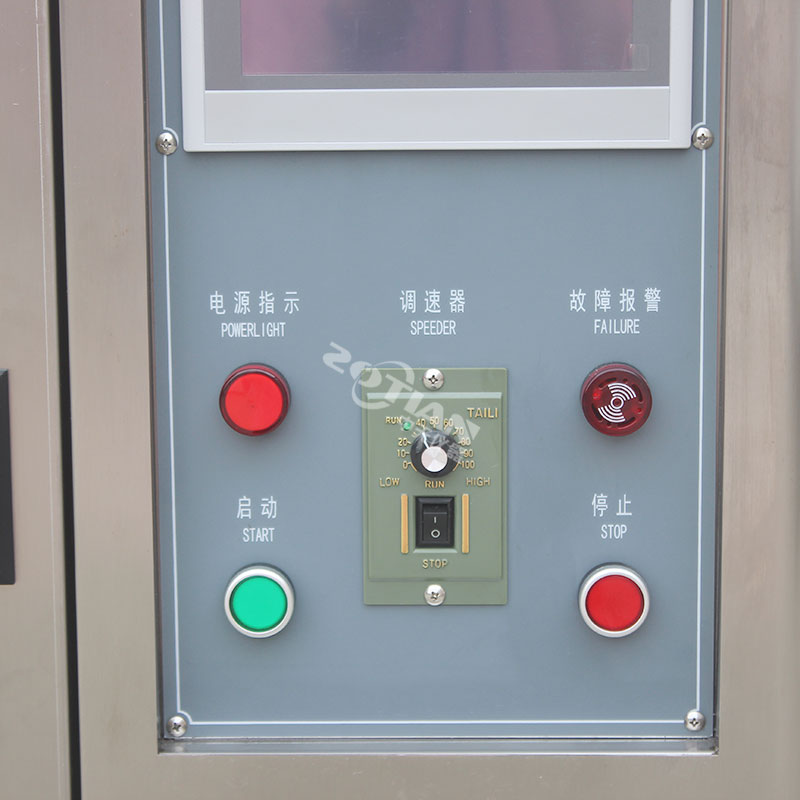

控制系統 |
|
|
控制器 |
7寸觸摸屏控制器 |
|
PLC |
本公司自主研發可編程PLC控制系統 |
|
水循環系統 |
保證水源循環使用 |
|
噴淋系統 |
由水泵、水壓表、固定式噴管支架組成 |
|
調速控制 |
調速平穩，控制精度高 |
|

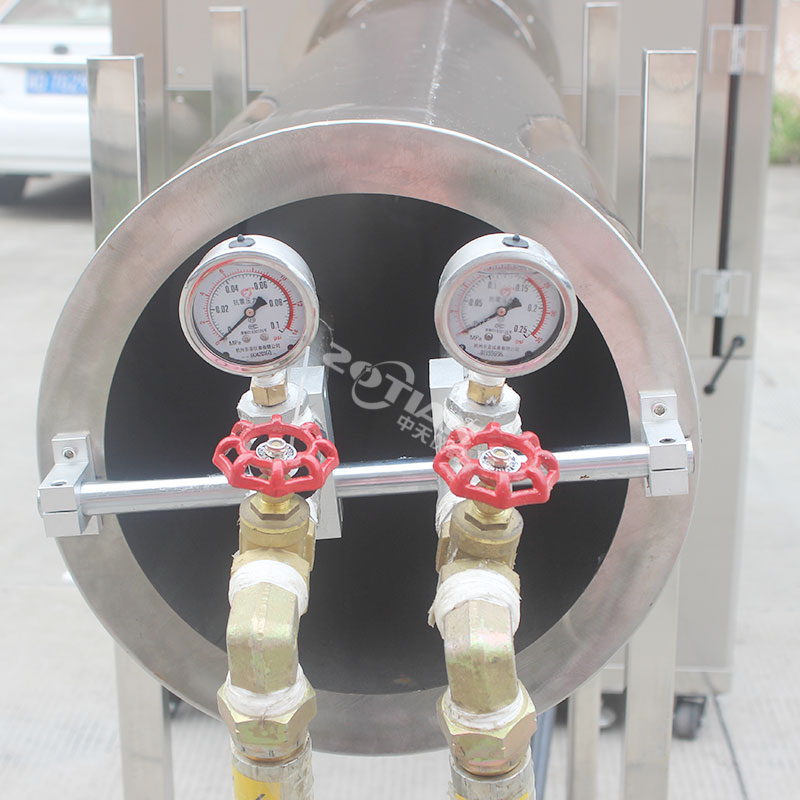

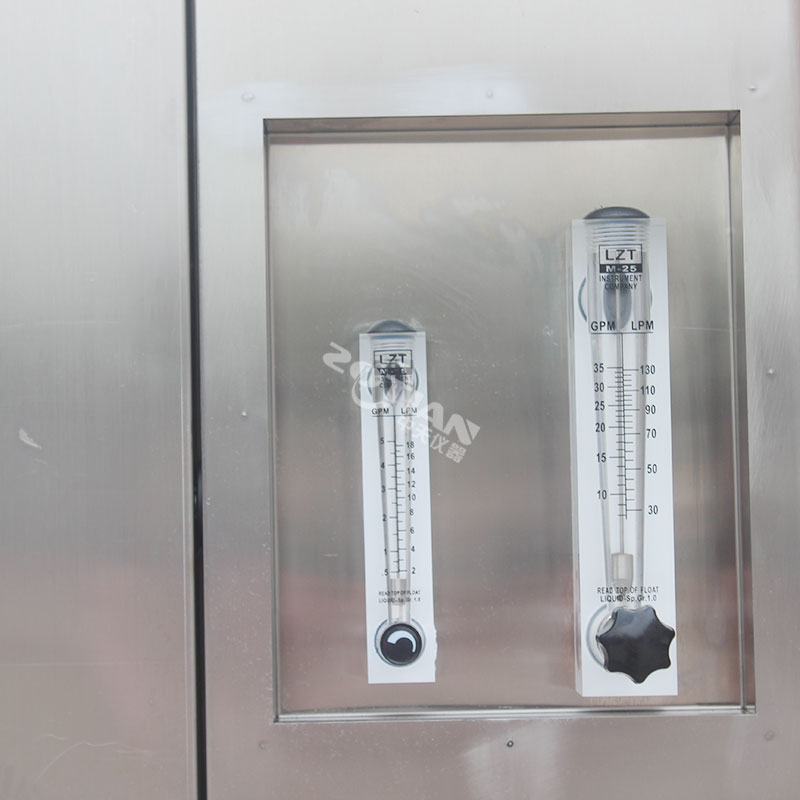

流量計、壓力表控制 |
采用機械式流量計和表盤式壓力表 |
|
接線工藝 |
符合國家標準要求，電板布局合理，接線牢固，標示清楚 |
|
安全保護系統 |
防水保護做多方面（電源部分外部包裹2雙層防水保護）、電源超載/短路保護、接地保護、缺相保護 、報警訊響提示 |
|
保修 |
1年 |
|
設備使用條件 |
|
|
環境條件 |
溫度15℃～35℃；相對溫度 25％RH～75％RH；大氣壓力86kPa～106kPa |
|
電源 |
380V(三相五線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上；50Hz；約5.5KW（設備功率）。 |
|
|
|
適用于各種汽車零部件和電子電器等工業電子產品的防雨塵及浸沙水的試驗，汽車零部件包括有車燈、門鎖、電氣、儀表、防塵套、電子家用電器等系統的全密封穩定性的測試。
建立起遍布亞、美、歐三大洲的研發網絡
R & D Technology
公司總部占地面積20000多平方，建筑面積15000多平方，廠房面積8600平方。
遍布亞、美、歐三大洲的研發網絡，建立健全創新機制及知識產權管理平臺
Non-standard customization
根據客戶的行業進行專門定制
客戶可提出具體設備需求性能來進行非標定制
設備適用于科研單位、質檢機構、大專院校等等
Qualification
產品符合ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等權威標準，質量保證。
2020年底通過了質量、服務、誠信AAA企業、中國自主創新企業、廣東省創新、創優質量品牌雙承諾單位、中國精密儀器制造行業快速成長型企業、廣東省品牌認證。
Intimate service
堅持以“誠信經營”為本，以“品質優良”為首
完善的售前售后服務體系，專業的技術適用
24小時響應，當天下單，專人定時定點跟單指導
在線提需求，3小時內技術人員提供解決方案
為客戶解決檢測儀器定制難題
角度為與垂直方向±180°范圍淋水；

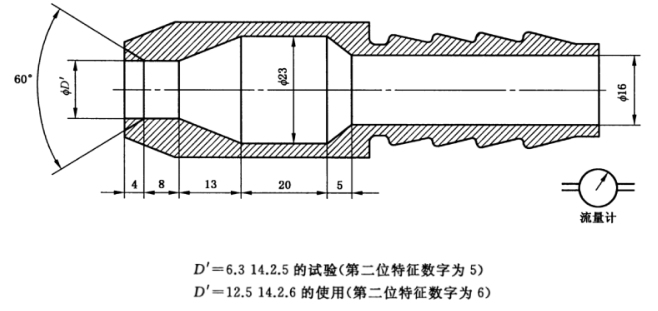

φ6.3 mm（IPX5等級)；φ12.5 mm（IPX6等級)
